Das Ergebnis der Projektarbeit sind einstellbare und fest eingestellte Eck-Überströmventile mit einem T-Stück als Grundkörper. Durch den Zusammenbau verschiedener Sonderfertigungsteile und Normteile entsteht ein Überströmventil in Eck-Bauform mit Innengewinden nach DIN EN 10226-1 als Schnittstellen für Eintritts-/ und Austrittsseite.

In Normalstellung, bei geringerem Anlagendruck oder Druckgleichheit ist das Ventil statisch geschlossen. Die Druckfeder drückt den Ventilkegel auf den Ventilsitz. Bei Überschreitung des eingestellten Ventildruckes öffnet der Ventilkegel proportional zum Druckanstieg.

Einstellbare Eck-Überströmventile:

Die beiden Baugrößen Rp 1" in Edelstahl und Rp 2" in Rotguss wurden als Überströmventile mit einem einstellbaren Öffnungsdruck von 2 bis 8 bar konstruiert und ausgelegt. Der Öffnungsdruck des Ventils ist von außen durch den hervorragenden Schlüsselansatz verstellbar.

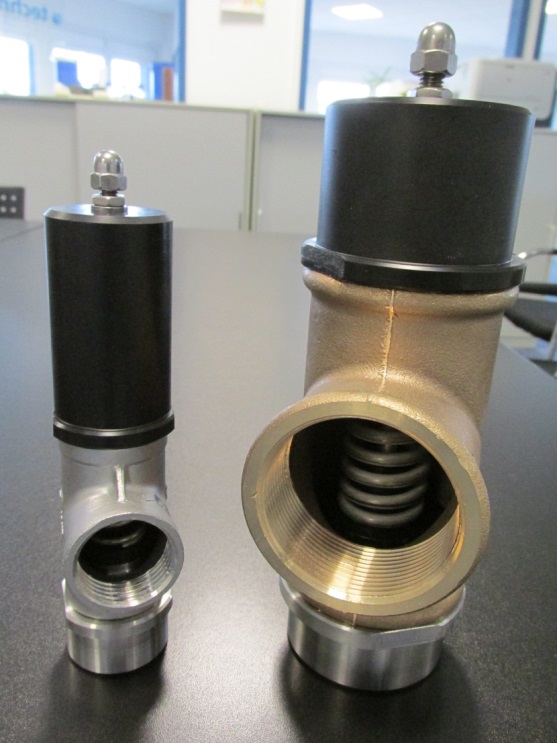

Bild: Prototypenaufbau (links: Baugröße 1“, rechts: Baugröße 2“)

Fest eingestelltes Eck-Überströmventil:

Als Abwandlung des einstellbaren Eck-Überströmventils wurde ein fest eingestelltes Ventil ausgelegt und konstruiert. Der Öffnungsdruck ist voreinstellt und nicht veränderbar.

Diese Variante ist deutlich kostengünstiger und ideal für den Fall, wenn ein hydraulischer Kreislauf auf einen fest voreingestellten Öffnungsdruck ausgelegt werden soll.

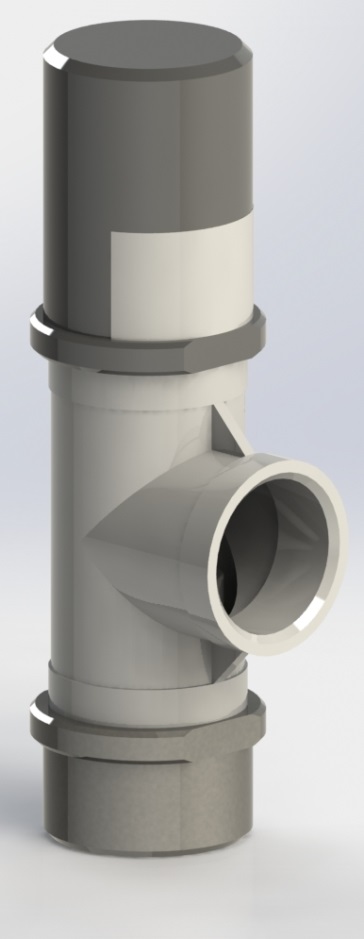

Bild: fest eingestelltes Eck-Überströmventil Rp 1"
