Aufgabenstellung

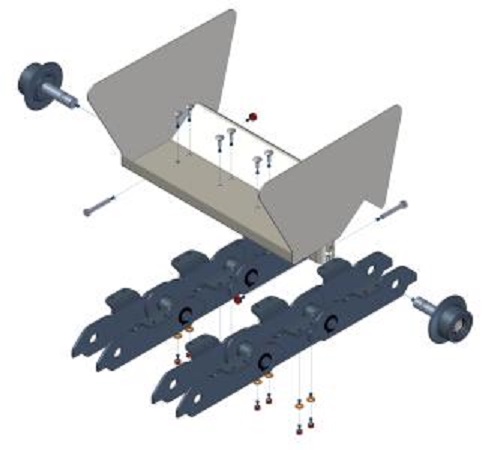

Die neue Montagevorrichtung soll eine serienmäßige Montage ermöglichen, die im Vergleich zur Vorherigen möglichst schneller, sicherer und effektiver von statten geht. Die Vorrichtung soll für die gängigsten Baugrößen konzipiert werden. Die Baugrößen umfassen Zellenbreiten von 500 mm bis 1600 mm mit jeweils einstrangiger- oder zweistrangiger Kettenausführung und Zellenhöhen von 300-500 mm. Durch eine Einsparungsmaßnahme wurde für die zweistrangige Ausführung die Doppellaschenkette durch Einzellaschenketten ersetzt. Aufgrund ihrer Asymmetrie erschweren sie die momentane Montage zusätzlich, da sie nach dem Auflegen auf die Zellen zur Seite wegkippen. Um eine optimale Ausrichtung der Ketten und Zellen zueinander zu erreichen, muss in jedem Fall die Kette(n) gespannt werden, sodass die exakte Teilung von 315 mm erreicht werden kann. Des Weiteren sind sie unbedingt diagonal auszurichten.
Für den Anwender wünscht sich die BEUMER Group GmbH, dass die Arbeitshöhe individuell an den jeweiligen Monteur angepasst werden kann. Insgesamt sollte der Bauraum der Vorrichtung so gering wie möglich gehalten werden, um unnötige Lagerkosten zu vermeiden. Zudem sollte die Vorrichtung mobil sein, sodass diese verschoben oder gar abgebaut werden kann, um Arbeitsraum für alternative Vorgänge zu schaffen.
