Funktionsbeschreibung Greifer

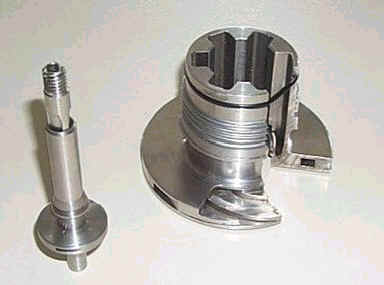

Der Greifer ist eine mit Kanälen versehene zylindrische Schweißkonstruktion.

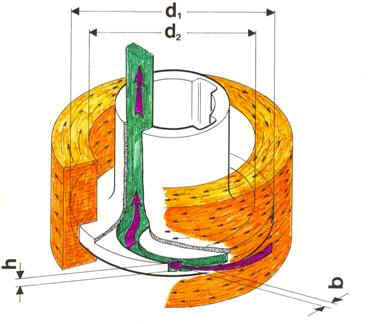

Diese Kanäle verlaufen kurvenförmig vom Äußeren der Scheibe und enden unter düsenartiger Erweiterung in einem zentralen Ablaufrohr.

Mit der Zu- und Ablaufarmatur des Separators wird diese Greiferscheibe in den Kopf der rotierenden Trommel eingebaut. Sie steht still und taucht mit ihrem äußeren Rand in die rotierende Flüssigkeit ein.

Durch die Kanäle wird die Flüssigkeit nach innen abgegriffen und die Rotationsenergie der Flüssigkeit in Druckenergie umgesetzt.

Der erzeugte Druck ist eine Funktion der Trommeldrehzahl, des Greiferaußendurchmessers und seiner Eintauchtiefe. Er kann mehr als 10 bar betragen. Durch Drosselung des Flüssigkeitsstromes in der Ablaufleitung kann die Eintauchtiefe vergrößert werden.

Separatoren mit Greifer werden eingesetzt, wenn das Schleudergut nicht versprühen oder mit Luft in Verbindung kommen darf, giftig ist, leicht verdampft oder unter Druck abgeführt werden soll.
